ROBUST S-järjestelmä – kiinnikelevyt pikakiinnikkeisiin

Partrex ROBUST™-kiinnikkeet Guaranteed Stable™ -rakenteella kaivinkonevarusteiden valmistukseen sekä korjauksiin ja muunnoksiin. Mitat on suunniteltu S-standardin mukaisille pikakiinnikkeille.

Hyvän S-kiinnikkeen on oltava vakaa, tarkasti ja symmetrisesti valmistettu. Vino tai epävakaa kiinnike voi vahingoittaa sekä koneliityntää että kääntölaitetta/tiltrotatoria, jos sellainen on asennettuna. Kiinnikkeen on täytettävä  toimittajajärjestön määrittelemät symmetristen pikakiinnikkeiden mitat eli S-standardin. ROBUST-kiinnikkeet täyttävät tämän reilusti.

ROBUST™-kiinnikkeet Guaranteed Stable™ -rakenteella

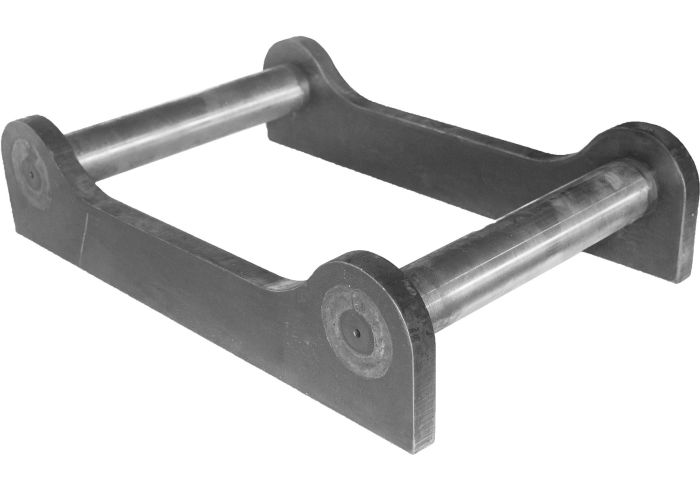

Akselit ROBUST-kiinnikkeissä on valmistettu korkealaatuisesta koneakseliteräksestä C45/SS1650. Ne on sorvattu kapeneviksi päistään, jolloin akseli lukkiutuu sisäänpäin viettäviin uriin sivukappaleissa, mikä tekee portin vakaaksi (toisin kuin kiinnikkeet, joiden akselit liikkuvat vapaasti sivukappaleissa ja ovat kiinni vain päätyhitsissä). Sivukappaleet on valmistettu 355-teräksestä ja koneistettu täsmällisesti uritetulle akselipäälle hyvän ja vakaan sovituksen saavuttamiseksi. Ulkopuolella, missä akselipäät ja sivukappaleet yhdistyvät, sekä sivukappaleiden reiät että akselipäiden päät, on viistetty vahvan (ja piilotetun) hitsisauman saavuttamiseksi.

Voimakkaan vakauden saavuttamiseksi kiinnikkeen ja työkalun välillä sivuille voidaan hitsata tukiprofiilit akselipäiden tasalle. Sivutuet yhdessä kiinnikkeen sisäpuolisten itse­lukkiutuvien akselien ja koneistettujen sivukappaleiden kanssa luovat erittäin vakaan kokonaisuuden.

Tietoa: Pikakiinnikkeiden standardi

S-standardin on kehittänyt ruotsalainen toimittajajärjestö Maskinleverantörerna. Standardi helpottaa työkalujen toimittamista koneisiin. S-standardin kiilakiinnitysrakenne on hyvin varma verrattuna moniin muihin kiinnitystapoihin. Matalaprofiilinen rakenne ja vähäinen paino ovat lisäetuja. S-porttikiinnike on käytännössä huoltovapaa.
